Задача 6.42. В качестве привода главного движения токарного станка использован объемный гидропривод вращательного движения с дроссельным регулированием…

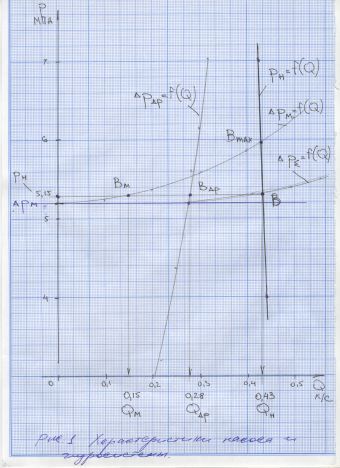

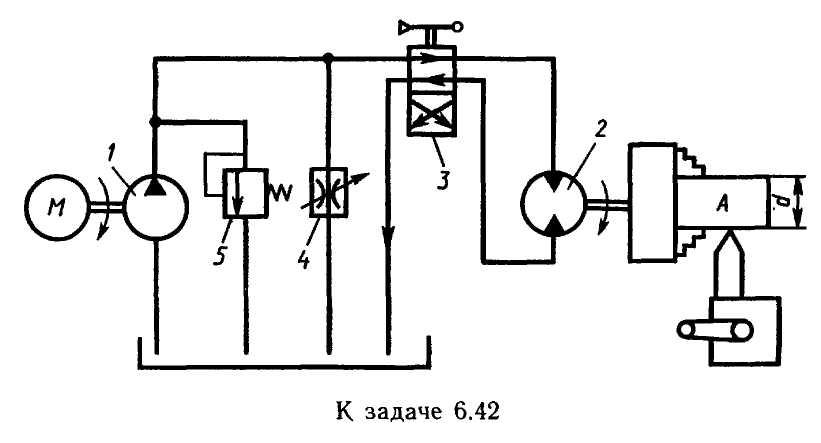

Задача 6.42. В качестве привода главного движения токарного станка использован объемный гидропривод вращательного движения с дроссельным регулированием скорости,состоящий из насоса 1, гидромотора 2, двухпозиционного распределителя 3 регулируемого гидродросселя 4 и предохранительного клапана 5. При заданном усилии резания определить: 1. Частоту вращения шпинделя (гидромотора) и мощность, потребляемую насосом, при площади проходного сечения дросселя SдР = 0,03 см2. 2. Максимально возможную частоту вращения шпинделя. Задачу решить при следующих данных: усилие резания F=600 H; диаметр детали A d=100 мм; частота вращения насоса n =1400 об/мин; рабочие объемы насоса V1 = 0,02 л и гидромотора V2 = 0,04 л; диаметр трубопроводов dT = 8 мм; коэффициент расхода дросселя 0,65; коэффициент местного сопротивления каждого канала распределителя с учетом потерь в подводящих трубопроводах, отнесенный к скорости рабочей жидкости в трубопроводе, 12; плотность рабочей жидкости р = 900 кг/м3. Принять, что механический к. п. д. гидромашин не зависит от давления и равен 0,9. Объемный к. п. д. гидромашин 0,85 при р=10 МПа. Указания: 1. Задача решается графоаналитическим методом. 2. Построение параболических характеристик участков гидросистемы проводится не менее чем по пяти точкам.
