Задача 6.33. Для обеспечения одинаковой скорости движения штоков двух гидроцилиндров, нагруженных силами F1 и F2, в систему включен дроссельный делитель потока, в…

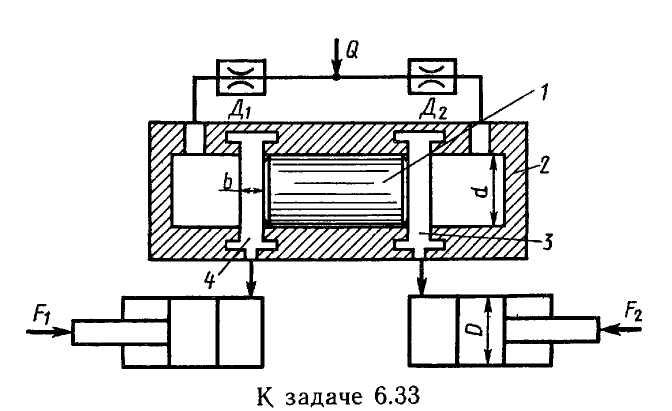

Задача 6.33. Для обеспечения одинаковой скорости движения штоков двух гидроцилиндров, нагруженных силами F1 и F2, в систему включен дроссельный делитель потока, в кото-ром плунжер 1, перемещаясь относительно корпуса 2 под действием перепада давлений, перекрывает кольцевые про-точки 3 или 4, увеличивая тем самым сопротивление в соответствующей гидролинии. Определить максимальную величину смещения плунжера 1 от нейтрального положения (см. рис.), если известно: максимально возможная разность между нагрузками на штоках гидроцилиндров (F1 - F2) = 3 кН; D = 80 MM; d=12 мм; ширина кольцевых проточек b = 5 мм; коэффициент расхода через кольцевые проточки 3 и 4 р, = 0,75; плотность рабочей жидкости р = 900 кг/м3; расход Q= 1 л/с. Сопротивления дросселей Д1 и Д2 равны. Сопротивления трубопроводов обеих гидролиний одинаковы.
