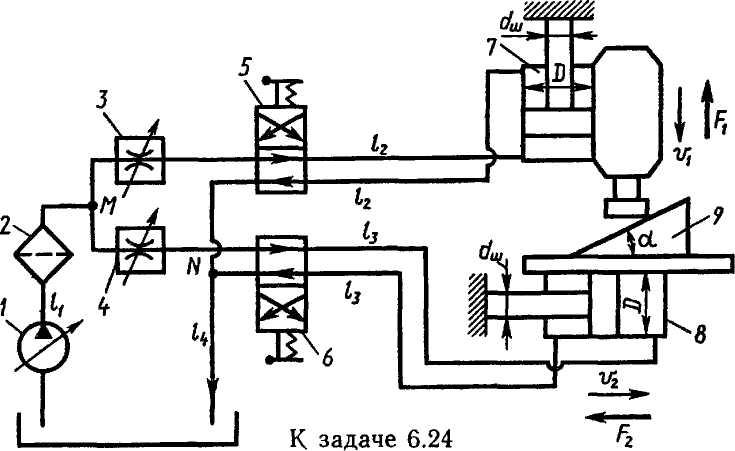

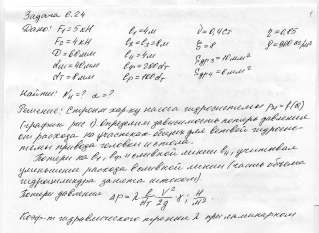

Задача 6.24. В системе гидропривода фрезерного станка насосом 1 через фильтр 2, регулируемые дроссели 3 и 4 и распределители 5 и 6 подается масло (р = 900 кг/м3) к гидроцилиндрам 7 и 8, которые осуществляют подачу фрезерной головки и стола. Угол а обработки детали 9 определяется соотношением скоростей фрезерной головки v1 и стола v2. Определить мощность, потребляемую насосом, и угол обработки а, если известны: усилия резания F1 = 5 кН и F2 = 4 кН; диаметры: поршней D = 60 мм; штоков dш = 4О мм; всех труб dt=S мм; длины l, = 4 м; l2 = l3 = 8 м; l4 = 4 м. Местные сопротивления фильтра 2, каналов распределителей 5 и 6 при расчете заменить эквивалентными длинами lф = 200dт; lp=100dT. Режим течения ламинарный; вязкость v = 0,4 Ст. Коэффициент местного сопротивления дросселей 3 и 4 8. Площадь проходного сечения дросселя 3 Sдр3=10 мм2; дросселя 4 Sдр4 = 6 мм2. К.п.д. насоса 0,85. Характеристика насоса: Q л/с 0 0,27 0,3 Рн, МПа 2,5 2,3 0
