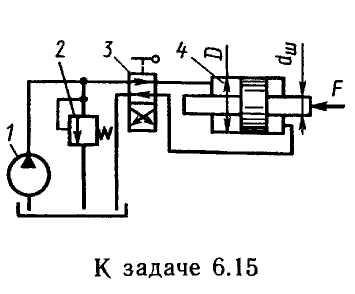

Задача 6.15. На рисунке приведена схема гидропривода, состоящего из насоса 1, переливного клапана 2, распределителя 3 и гидроцилиндра 4. Определить скорость движения штока гидроцилиндра при нагрузке F = 20 кН, если рабочий объем насоса V = 32 см3; угловая скорость 200 с-1; объемный к.п.д. 0,96 при р = 8 МПа; давление начала открытия переливного клапана ркл = 5 МПа; максимальное давление рmах = 7 МПа; суммарная длина трубопроводов l = 6 м; диаметр трубопровода dT=10 мм; эквивалентная длина для каждого канала распределителя lp = 200dT, диаметры: поршня D = 80 мм; штока dш = 30 мм; плотность рабочей жидкости р = 900 кг/м3; вязкость v = 0,4 Ст.
