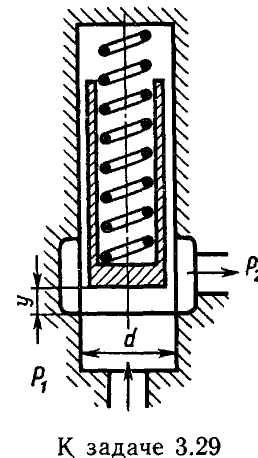

Задача 3.29. Изображенный на рисунке переливной клапан плунжерного типа предназначен для того, чтобы поддерживать заданное давление жидкости на входе р1 путем непрерывного ее слива. Однако точность поддержания давления зависит от размера клапана и характеристики пружины. Найти связь между расходом через клапан Q и давлением р1, если известны следующие величины: диаметр клапана d,постоянное давление на выходе из клапана р2 сила пружины Fnр о при y = 0; жесткость пружины с; коэффициент расхода щелевого отверстия, не зависящий от высоты подъема у. Можно считать, что давление р1 равномерно распределено по площади клапана nd2/4. Задачу решить в общем виде.
