Задача 3.25. Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F = 60…

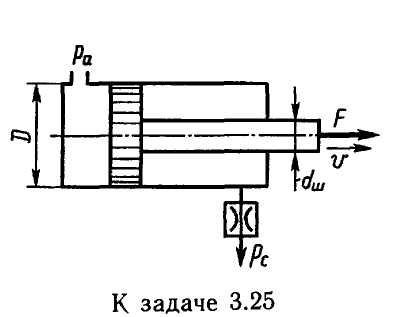

Задача 3.25. Определить диаметр отверстия дросселя, установленного на сливе из гидроцилиндра, при условии движения штока цилиндра под действием внешней нагрузки F = 60 кН со скоростью v = 200 мм/с. Диаметры: штока dш = 40 мм, цилиндра D = 80 мм, коэффициент расхода дросселя 0,65, плотность жидкости р = 850 кг/м3, давление на сливе рс = 0,3 МПа.



Перейти к общему каталогу задач (сборник задач под редакцией Б.Б Некрасова)

Перейти к таблице с вариантами (для ИжГТУ)



Цена: 60.00р.
Заказать похожую задачу

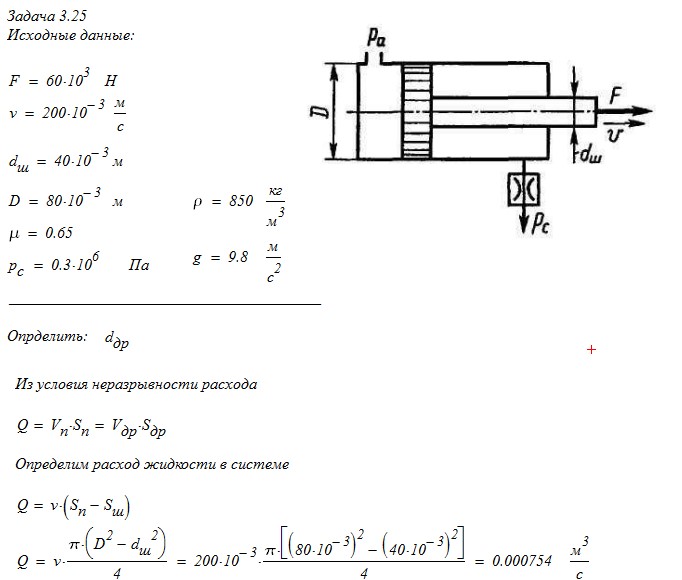

Часть готового решения
